咸宁市第二实验小学公共广播系统

2018-09-25 150

金秋九月开学季Thinuna (声优诺)广播持续为祖国的教育事业服务贡献出自己力量,下面请跟我们走进《咸宁市第二实验小学》了解我们广播系统的建设情况。

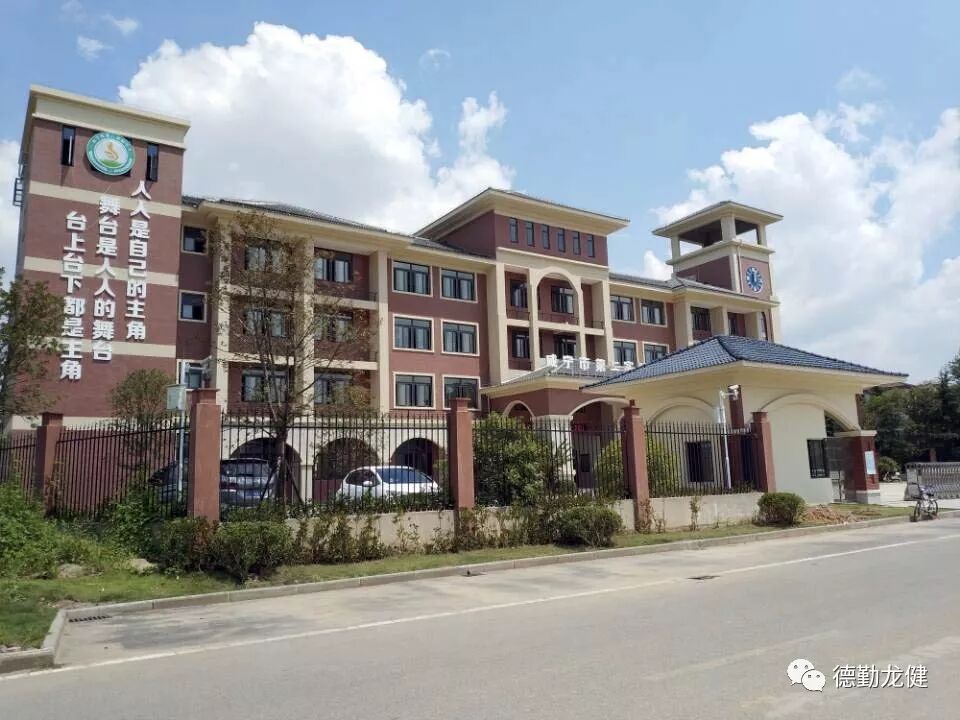

咸宁市第二实验小学占地面积36亩,建校总投资金额达3400万元。教学楼采用欧式风情与现代宜居元素相结合的建筑设计,使校园看起来既清新双亮丽。学校场地布局“动静分区”前半部分为教学办公区。学校现代化教学设施一应俱全,美术,音乐等功能室及器材配备齐全。后半部分作为体育活动区,配备环形跑道足球场、户外篮球场、羽毛球场及网球场。


咸宁市第二实验小学于2018年9月1日正式开学,校园广播采用Thinuna(声优诺)品牌PX-3000广播系统设计,园区广播共划分9个广播分区。一层走廊、二层走廊、三层走廊、四层走廊、一层教室、二层教定、三层教室、四层教室、运动场及室外校道。

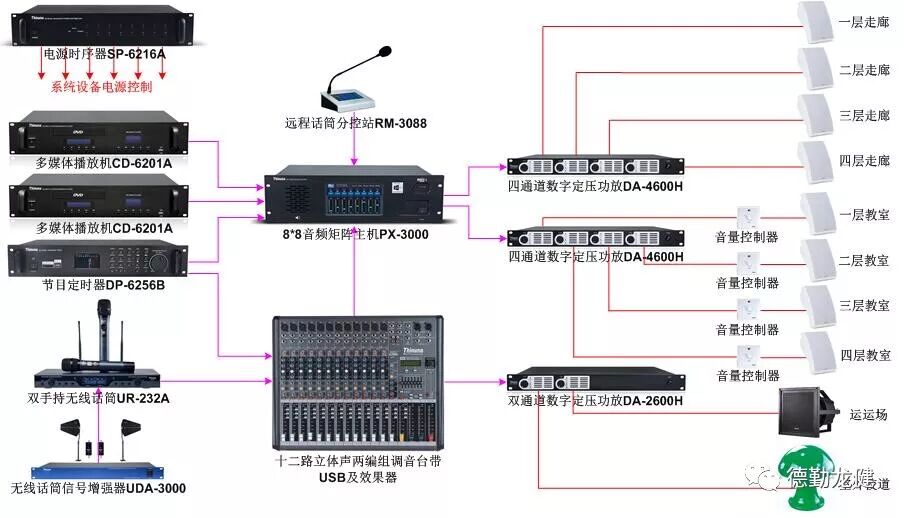

系统架构示意图:




广播系统介绍

利用PX-3000主机强大的功能特性,该校园广播系统可以实现音频分区播放、分区定时播放、分区寻呼广播、自动火灾报警广播、人工紧急广播及网络远程控制操作监控系统运行状态等功能。系统配置多台多媒体播放器可为系统提供丰富的节目源播放,配置节目定时器可让系统实现无人值守定时自动开关机定时自动播放。根据学校的使用特性系统设计还配置了带有效果器及USB播放器的十二路调音台,让户外运动场的活动扩音操作更加的简单方便。无线话筒与天线信号增强器的配套使用可让无线话筒的有效接收信号复盖更广,满足学校活动扩音的使用需求。PX-3000丰富的拓展接口可以很好的处理外部的音频输入,本套广播系统可以实现教学楼广播与运动场广播完全独立运行使用互不影响,也可以很好的融合为一体集中控制联调使用,这得赖于PX-3000主机强大的功能应用。


PX-3000总线型矩阵公共广播系统是全新的极具竞争力的数字广播系统和商业音频系统,基于总线式进行音频和控制信号的传输。整个系统具备:设备精简、高度整合、功能强大、控制灵活方便的特点,各种逻辑接口齐全。对集成商和音视频设计师甚至用户来说,最大的特点就是简单直观,不需要掌握太多的产品协议和各种专业音频知识,让设计和操作专业音频系统变得更加容易。

音频矩阵主机高度整合集成,集成了前级放大,均衡调节,分区,监听,呼叫站接口,远程面板接口,音控器强切,消防报警,逻辑控制输入输出等所有公共广播系统功能,通过级联可以拓展为32台,最大256分区的大中小型广播系统;支持8支话筒呼叫站(可以设置为人工紧急广播或者业务广播的优先级别);每个分区可以接入0~8个墙壁控制面板,可以胜任各种复杂需求。

校区系统包括如下主要设备:

• 8x8音频矩阵主机(PX-3000)

• 话筒工作站(RM-3088)

6级优先级别以上:(高级别强切低级别,同等级别可排序)

1.   人工紧急广播(RM1-8设置为人工紧急广播话筒时可以在同级中排列优先顺序)

2.   自动火灾广播(内置SD卡2的预录火警信息或外置火警音源输入)

3.   业务广播话筒工作站(RM1-8设置为业务广播话筒时可以在同级中排列优先顺序)

4.   定时广播(内置SD卡1的定时音源或带干接点触发的外置定时器音源输入)

5.   墙壁控制面板(每个分区可以可接入0~8只)

6.   主机矩阵的BGM音源,9路(包括输入AUX1~8及矩阵内置SD卡1音源)

DA-2300H  680.jpg

DA-4300H   680.jpg

功放

本套广播系统采用的功放为Thinuna的DA系列四通道模块化定压数字功放DA-4600H,此功放效率达到80%-90%,与模拟功率放大器相比能耗方面可降低60%以上;高效能低发热的优化设计可以轻松应对最为苛刻的超长时间应急广播固定安装需求;DA数字功率放大器提供了全方位的保护电路以应对过载产生的过量电流、短路、直流电压异常输出以及散热片温度升高;轻量化的设计使设备的安装变得轻松,紧凑的1U高度可以大大节约机柜空间。同时,也节省了运输和仓储成本;各通道的电源进行了独立设计,致使某个通道发生故障,也不会影响其它通道正常运行。同样,也可利用其中一个通道作为备用功放来使用。

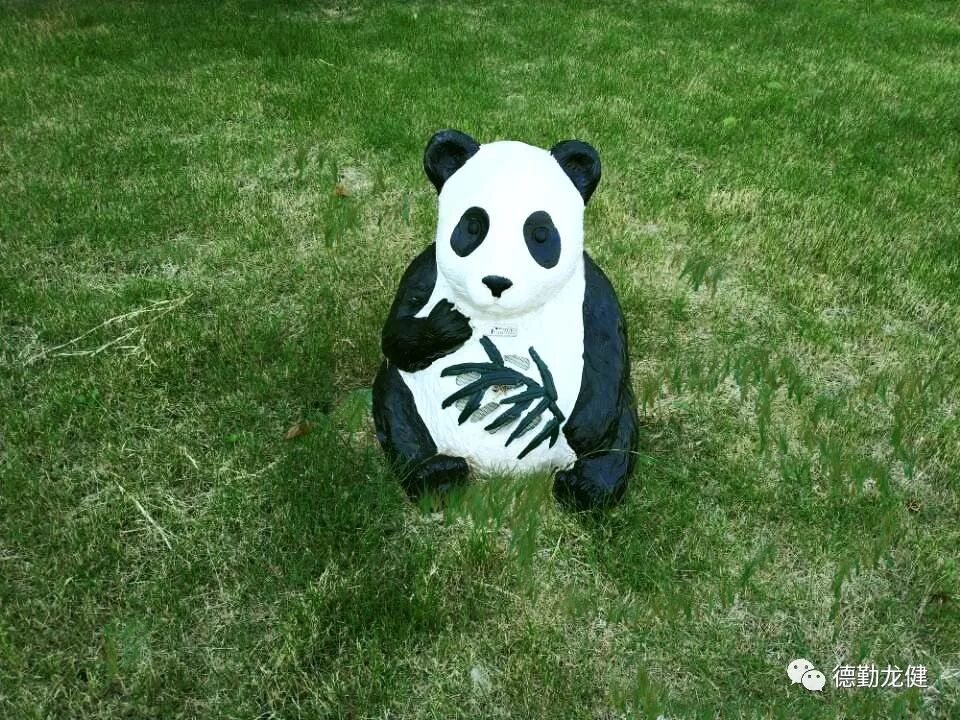

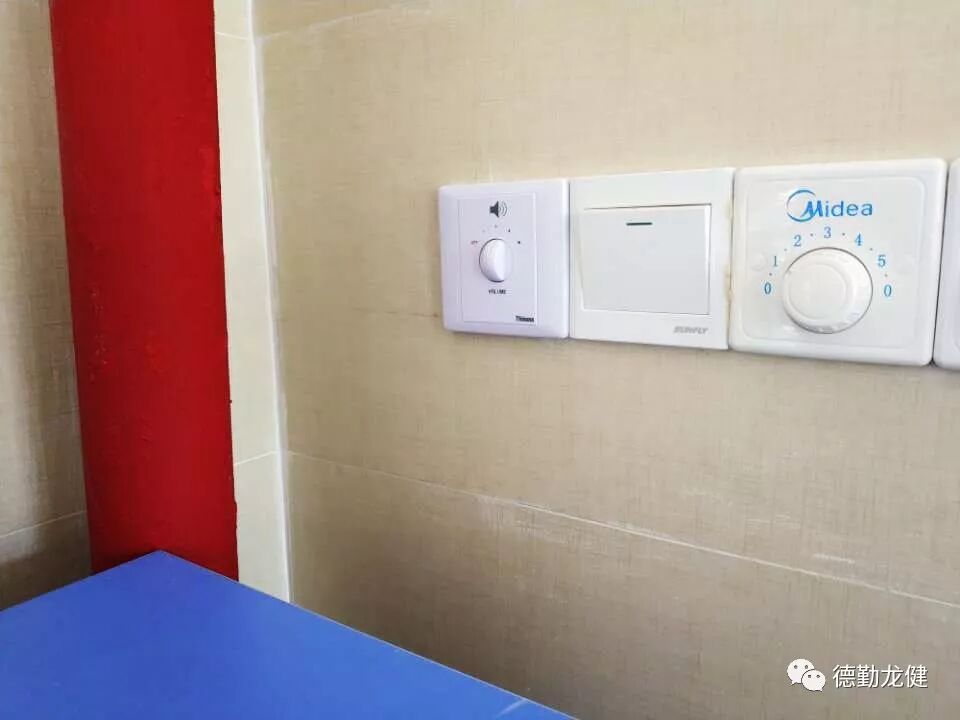

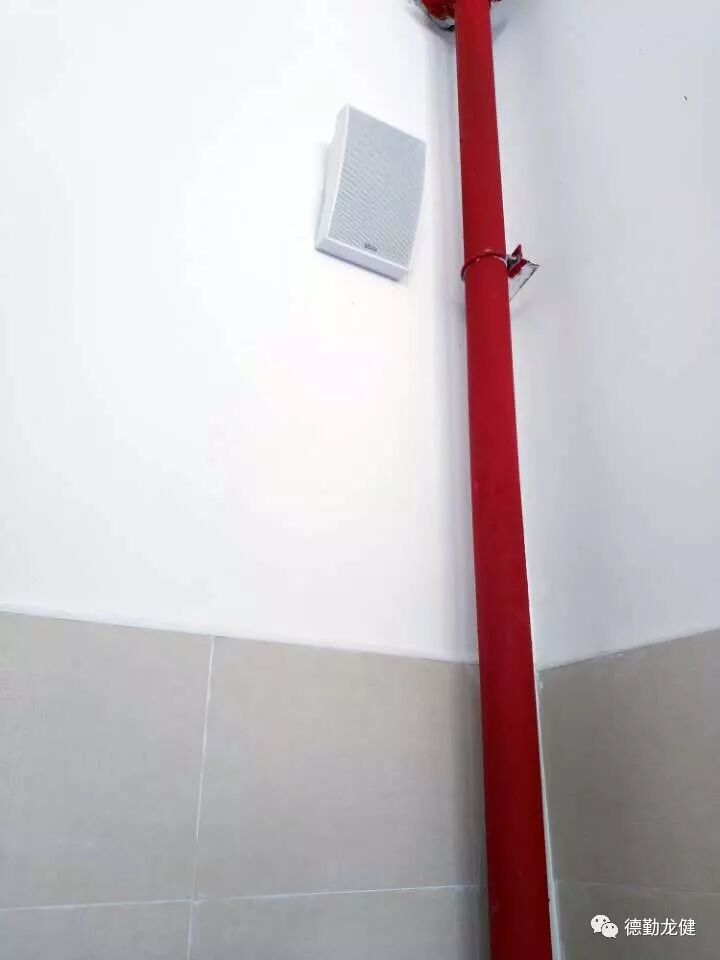

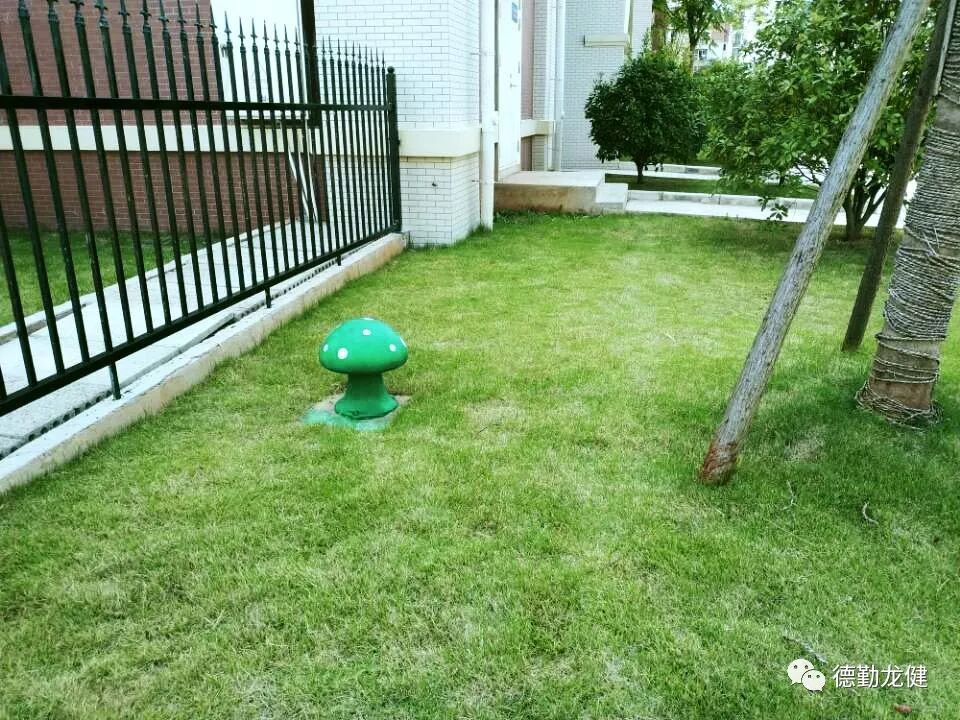

校园喇叭安装图

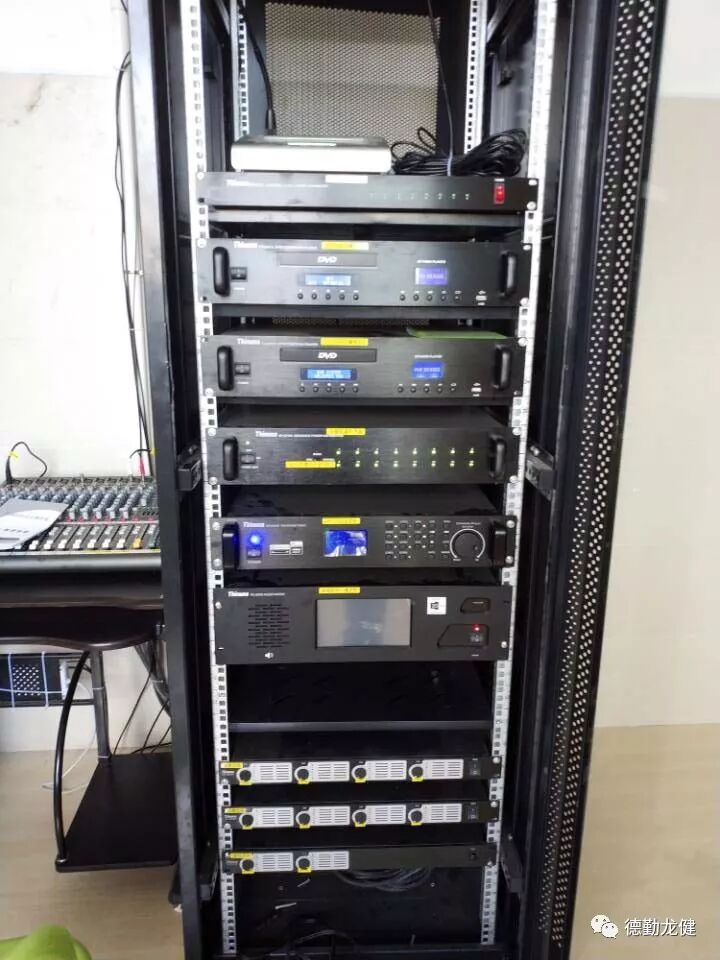

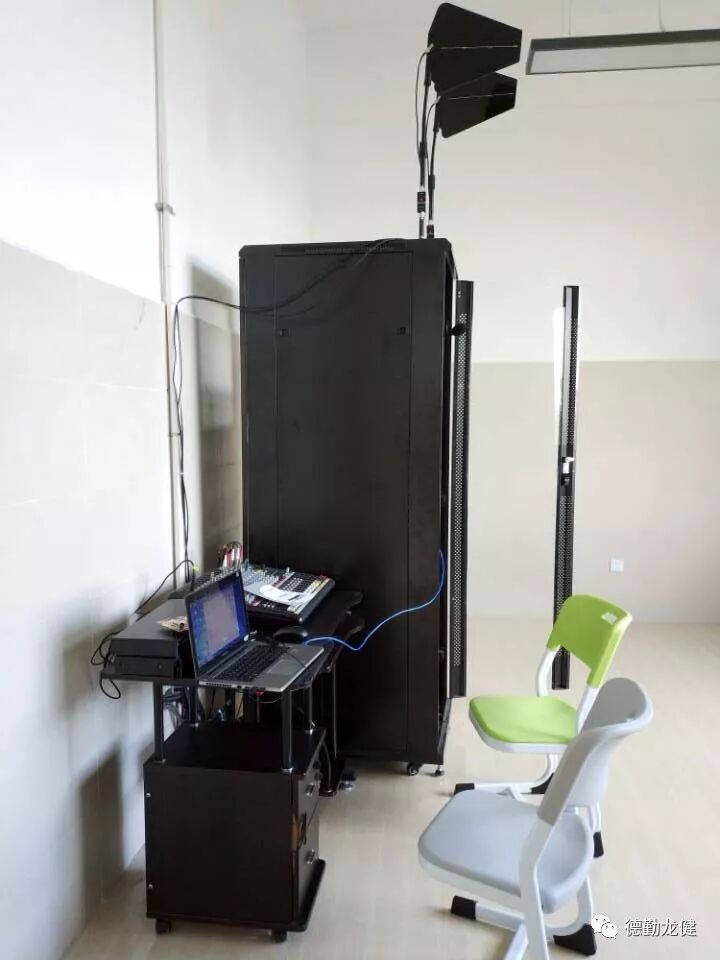

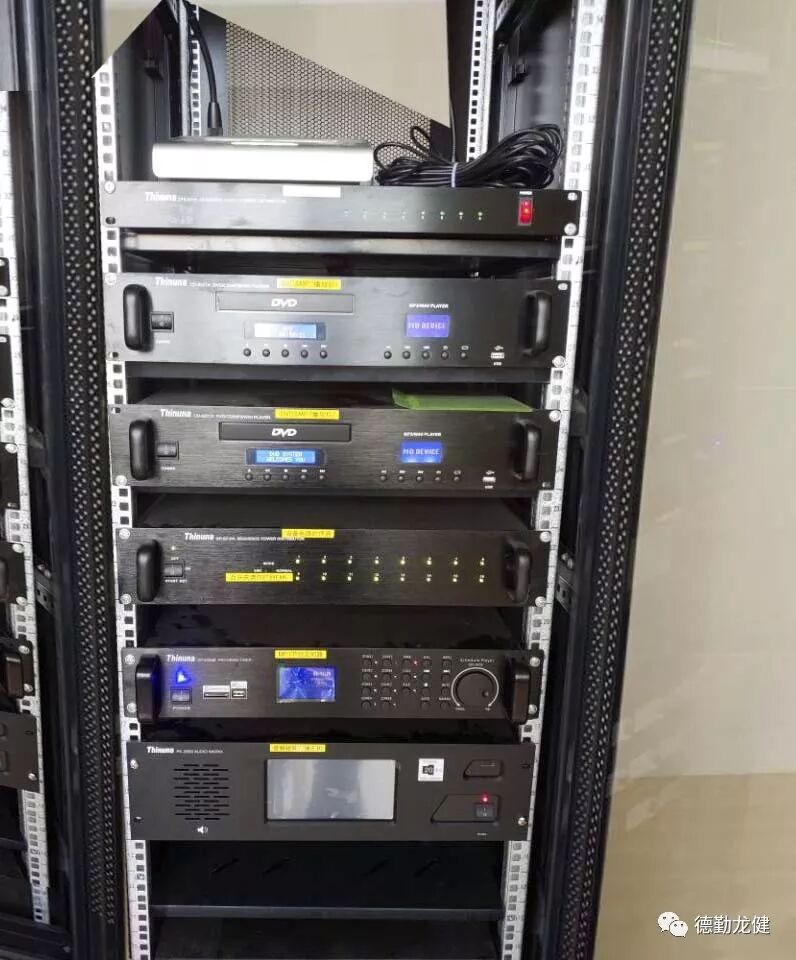

机房机柜图

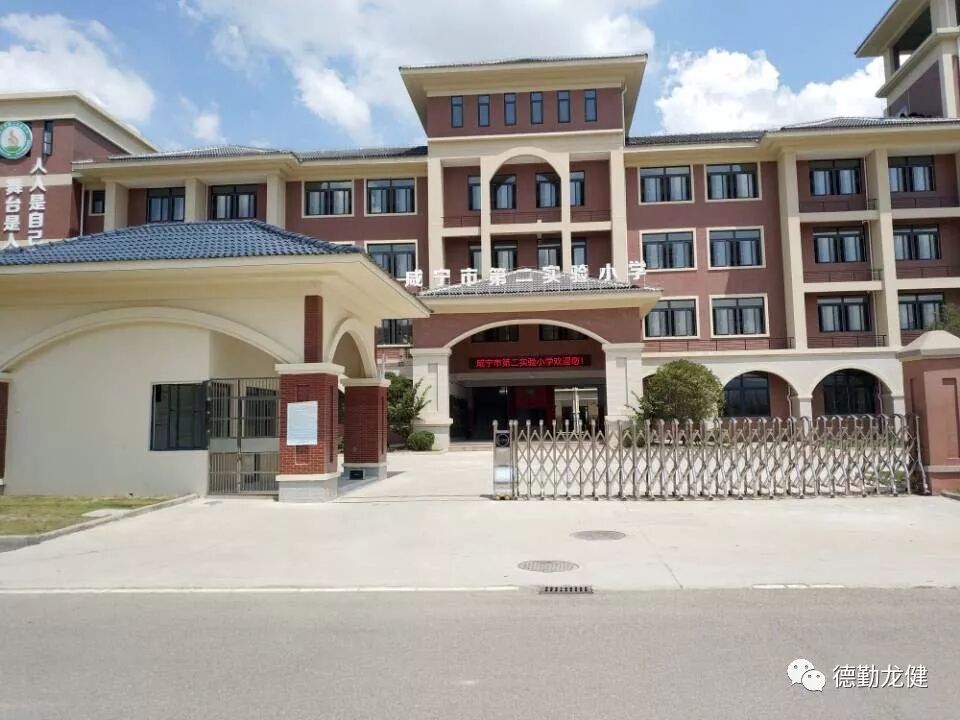

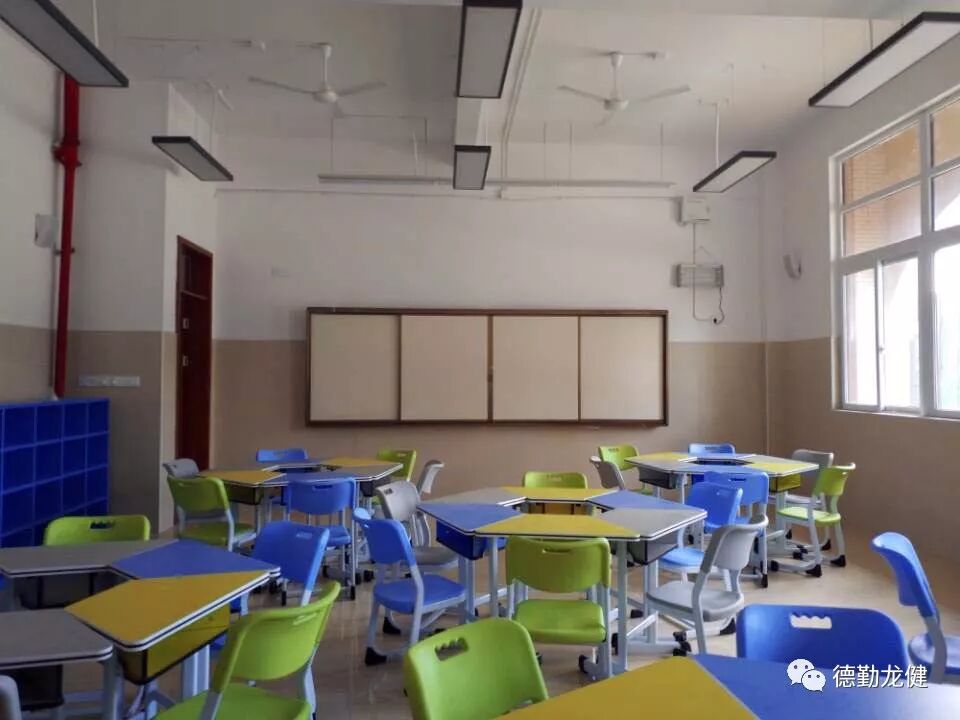

校园一角


作者:PXN
